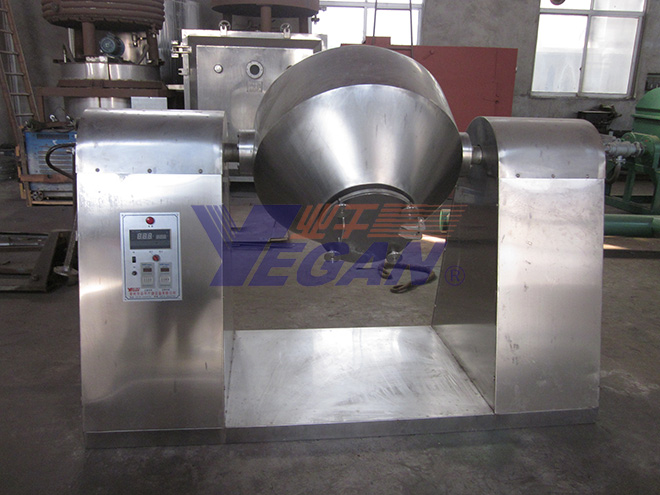

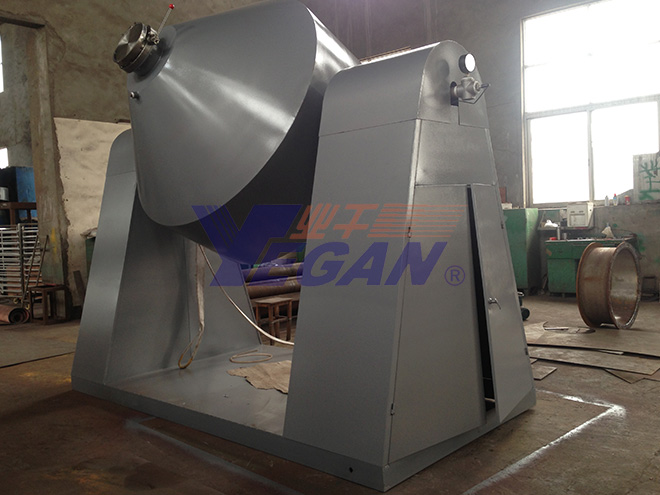

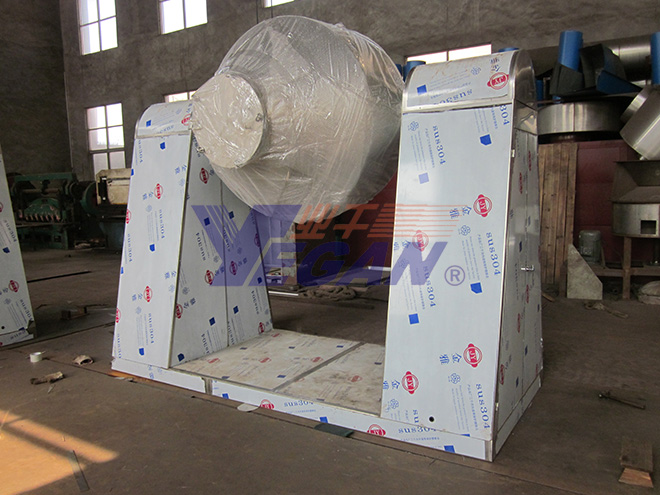

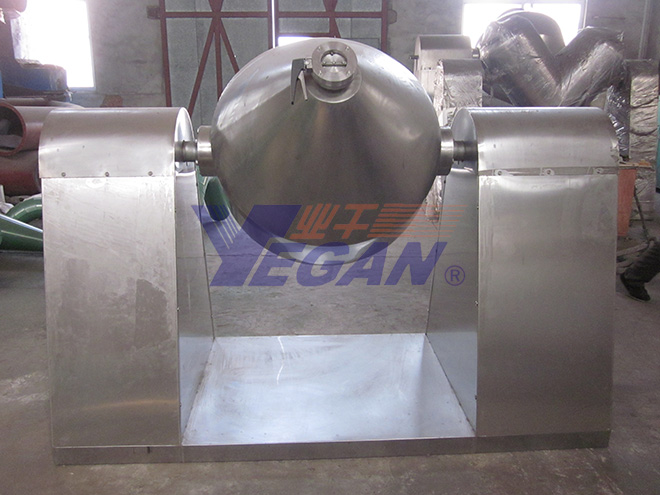

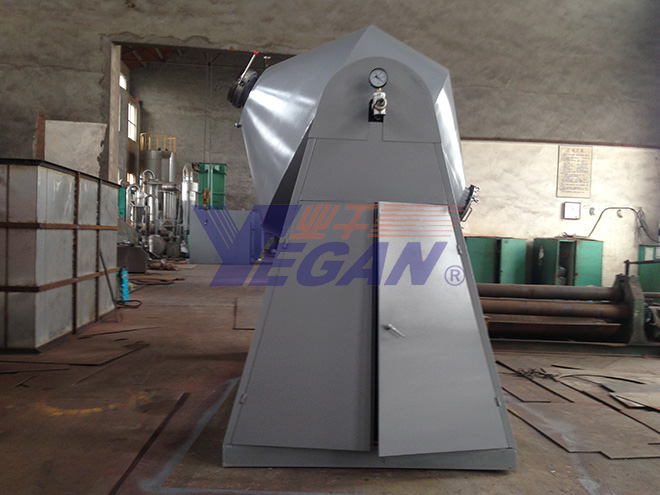

SZG双锥回转真空干燥机

SZG 双锥回转真空干燥机
1．工作原理
在密闭的夹层中通入热能源(热水、低压蒸汽或导热油)，热量经内壳传给被干燥物料。在动力驱动下，罐体作缓慢旋转，罐内物料不断地翻动、混合，从器壁内表面接受热量，从而达到强化干燥的目的。物料处于真空状态，蒸汽压下降使物料表面的水份(溶剂)达到饱和状态而蒸发了，并由真空泵及时排出回收。物料内部的水分(溶剂)不断地向表面渗透、蒸发、排出，三个过程不断进行，物料在短时间内达到干燥目的。
2．产品特点
◆罗茨润阀高真空机组可产生高真空度，极限真空下进行高真空蒸发干燥，满足热敏物料低温低含水量干燥要求。
◆双锥干燥机夹套内供热的介质采用低温水蒸汽，由于水蒸气供热过程有夹套，传热K值为热水供热的3倍。因此在双锥干燥机这种单位容积传热面积偏小的干燥器中仍可以快速有效的提供干燥热量（每公斤低温蒸汽提供550大卡热量）。
3．适用范围
◆适用化工、制药、食品等行业，粉状、粒状及纤维状物料的浓缩、混合、干燥及需低温干燥的物料(如生化制品等)，更适用于易氧化、易挥发、热敏性强烈刺激、有毒性物料和不允许破坏结晶体的物料的干燥。
4．流程图

5．技术参数



规格 名称	100	350	500	750	1000	1500	2000	3500	4500	5000
罐内容积	100	350	500	750	1000	1500	2000	3500	4500	5000
装料容积 (L)	≤50	≤175	≤250	≤375	≤500	≤750	≤1000	≤1750	≤2250	≤2500
加热面积 (m2)	1.16	2	2.63	3.5	4.61	5.58	7.5	11.2	13.1	14.1
转速 (rpm)	4 - 6
电机功率 (kw)	0.75	1.1	1.5	2	3	3	4	5.5	7.5	11
占地面积长×宽(mm)	2160×800	2260×800	2350×800	2560×1000	2860×1300	3060×1300	3260×1400	3760×1800	3960×2000	4400×2500
回转高度(mm)	1750	2100	2250	2490	2800	2940	2990	3490	4100	4200
罐内设计压 (MPa)	-0.1-0.15
夹套设计压力 (MPa)	≤0.3
工作温度 (oC)	罐内≤85 夹套≤140
用冷凝器时，真空泵,	2X-15A	2X-15A	2X-30A	2X-30A	2X-70A	JZJX300-8	JZJX300-4	JZJX600-8	JZJX600-4	JZJX300-4
型号，功率	2KW	2KW	3KW	3KW	505KW	7KW	9.5KW	11KW	20.5KW	22KW
不用冷凝器时，真空泵 ,	SK-0.4	SK-0.8	SK-0.8	SK-2.7B	SK-2.7B	SK-3	SK-6	SK-6	SK-9	SK-10
型号，功率	1.5KW	2.2KW	2.2KW	4KW	4KW	5.5KW	11KW	11KW	15KW	18.5KW
重量(kg)	800	1100	1200	1500	2800	3300	3600	6400	7500	8600
