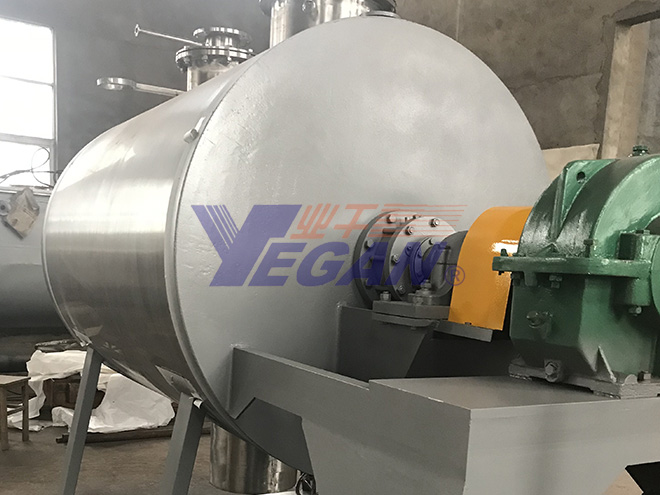

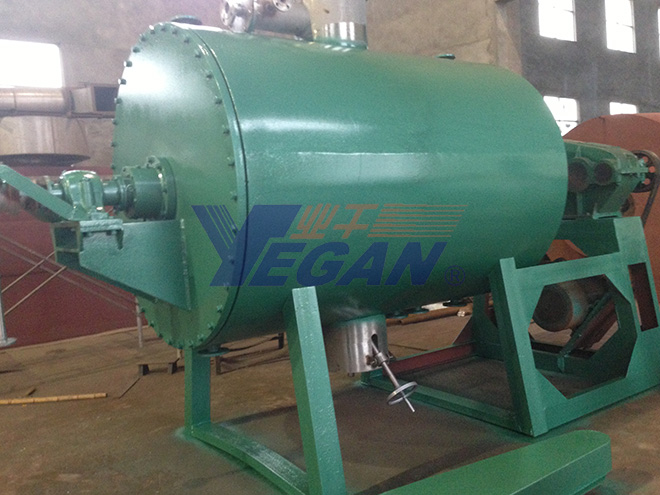

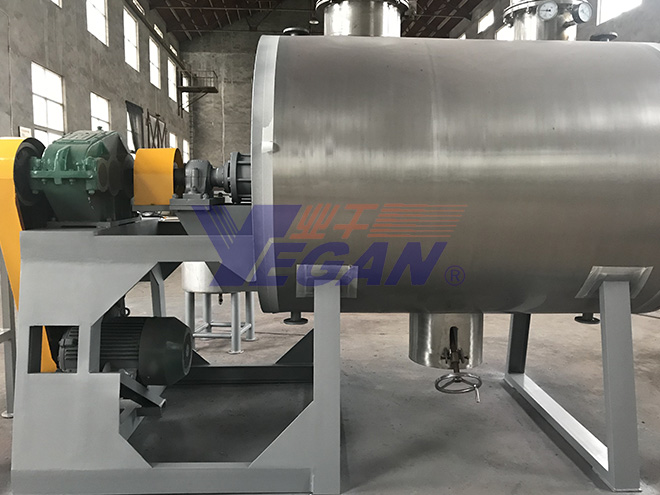

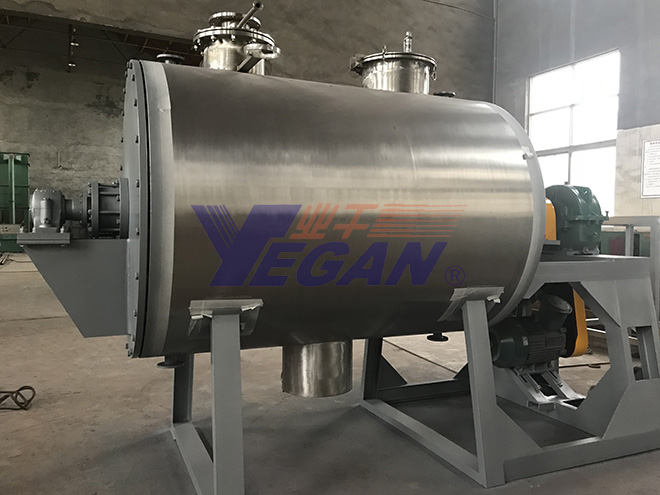

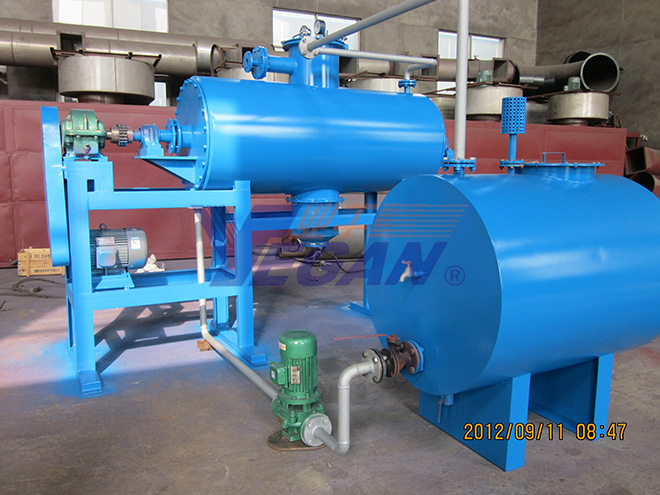

ZB真空耙式干燥机

ZB真空耙式干燥机
1．工作原理
本机是一种新颖卧式真空干燥设备，湿物料经 传导蒸发，带有刮板搅拌器不断清除热面上的物料，并在容器内推移形成循环流，水份蒸发后由真空泵抽出。
2．产品特点
◆本机采用大面积夹层加热方式，传热面大，热效率高。
◆本机设置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度。
◆本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。
3．适用范围
◆医药、食品、化工等行业进行以下物料干燥：
◆适用于浆状、膏糊状、粉状物料；
◆要求低温干燥的热敏性物料；
◆易氧化、易爆、强刺激、剧毒物料；
◆要求回收有机溶剂的物料。

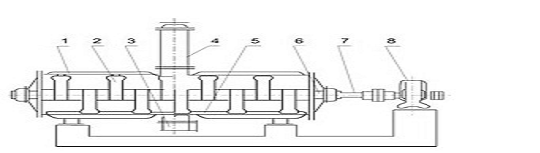

4．流程图

5．技术参数

型号	ZB-500	ZB-1000	ZB-2000	ZB-3000	ZB-5000
工作容积	300L	600L	1200L	1800L	3000L
内筒尺寸	Ø600´1500	Ø800´2000	Ø1000´2600	Ø1200´2600	Ø1400´3400
转速	5-12rmp
功率	4kw	5.5kw	11kw	15kw	22kw
夹层压力	<0.3Mpa
内负压	-0.9~-0.096




项目	机型
名称	单位	ZPG-500	ZPG-750	ZPG-1000	ZPG-1500	ZPG-2000	ZPG-3000
工作容积	L	300	450	600	900	1200	1800
加热面积	m2	6	7.6	9.3	12.3	14.6	19.3
搅拌转速	rpm	6-30无级调速
功率	kw	4	5.5	5.5	7.5	11	15
夹层设计压力（热水）	MPa	≤0.3
筒内真空度	MPa	-0.09～0.096

注：水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90^oC,其水份蒸发曲线见上图（供选型参考），随着产品不断更新，有关参数变更，恕不预先通知。
