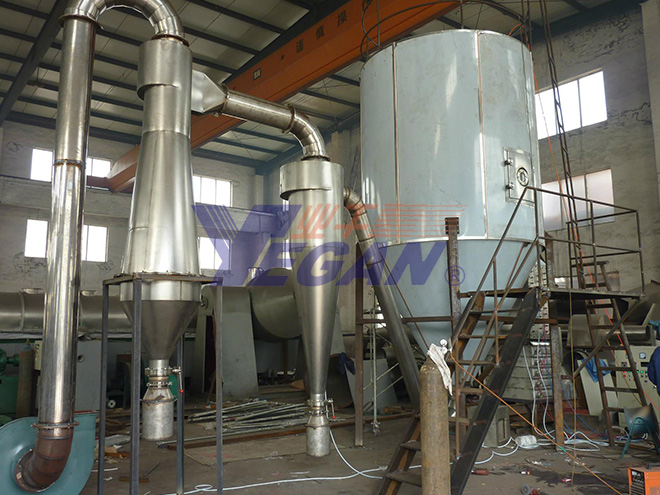

QPG气流喷雾干燥机
1． 工作原理
气流式喷雾干燥流程根据工艺的需要可分为两种， 一种是上喷式，即喷嘴设置在干燥塔的顶部，雾化后的料液和热风从上向下并流完成干燥过程，适合于粘度较大且具有一定热敏性物料的干燥；第二种是喷嘴设置在干燥塔的底部，雾化后的料液和热风一起从下向上完成干燥过程，适合于耐温性能较好的物料的干燥，传统的小规模的减水剂的干燥原来都采用这种方式。气流式喷雾干燥机的雾化器，也叫气流式喷嘴，喷嘴结构一般较为简单，低粘度物料和高粘度料液均可雾化，使用范围较广，所得的颗粒较细，一般约为5—30微米，操作弹性大。但其缺点也很明显，就是用于雾化的压缩空气的动力消耗较大。主要用于高粘度料液或分子量较大的有机料液的雾化干燥。气流式喷嘴根据结构可分二流体和三流体，其中二流体又可分为外混式和内混式两种。
工作原理 ：采用二流体(或三流体)喷嘴式雾化器，利用压缩空气(或蒸汽等)与料液在亚音速或超音速范围的速度差，将常规和有一定粘性的物料雾化成微细雾滴，与干燥热介质迅速进行热交换，在极短的时间内干燥成粉。
2．产品特点
◆能够处理溶液、悬浊液、糊状物及腐蚀性、高硬度等多种物性的物料。
◆操作方便，可靠，应用户要求可实现自动控制运行过程。
◆热利用率较高，可依用户情况选用蒸汽、电加热、燃煤、燃油、燃气炉等。
◆操作环境良好，粉尘排放达到国家标准要求。
◆干燥产品质量优，粒径均匀。
3．应用实例
◆化学工业：白炭黑、混凝土外加剂、硫酸钡、碱式硫酸铬、氧化铝、氧化钛、高岭土、铁氧体、块滑石、碳化物、肥料，腐值酸、染料、洗涤剂、CR助剂、胶乳、净水剂、树脂、塑料、冰晶石等。
◆食品工业：糊精、麦芽糖、蛋白粉、蛋黄粉、低聚糖、颗粒油脂、速溶咖啡、淀粉、香料、果蔬颗粒。
◆医药工业：中西药粉剂、抗生素、生化产品、维生素、农药粉剂、水解蛋白、酶、单细胞蛋白等。
◆建材工业：陶瓷坯料、釉料、超细粉料等。
◆环 保：烟气脱硫、造纸黑液及药厂废液处理等。

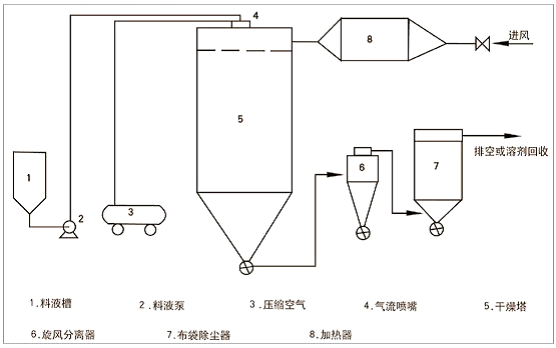

4．流程图
5．技术参数
|
型号 |
QPG25 |
QPG50 |
QPG150 |
QPG300 |
QPG500 |
QPG1000 |
|
蒸发水分kg/h |
25 |
50 |
150 |
300 |
500 |
1000 |
|
干燥塔径m |
0.9 |
1 |
1.2 |
2.2 |
3 |
4.2 |
|
高度m |
10 |
10 |
11 |
12 |
15 |
18 |
|
雾化形式 |
气流式喷嘴雾化器 |
|
雾化压力 |
0.4~0.88Mpa |
|
其他 |
1、热源：蒸汽、电加热、燃煤、燃油、燃气热风炉
2、以上数据仅供参考，具体根据物料实际情况确定 |
