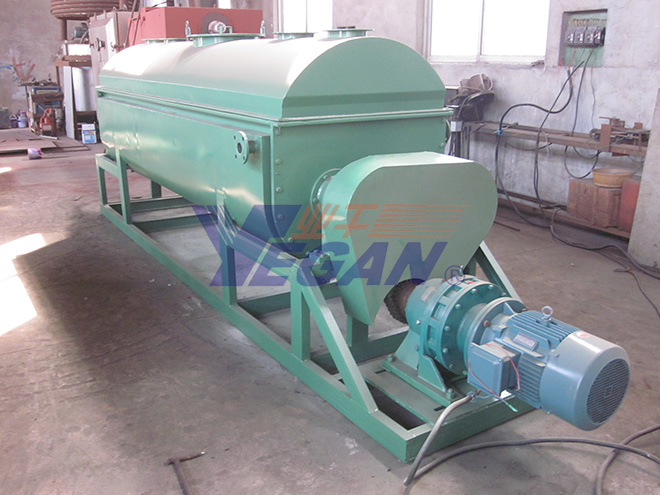

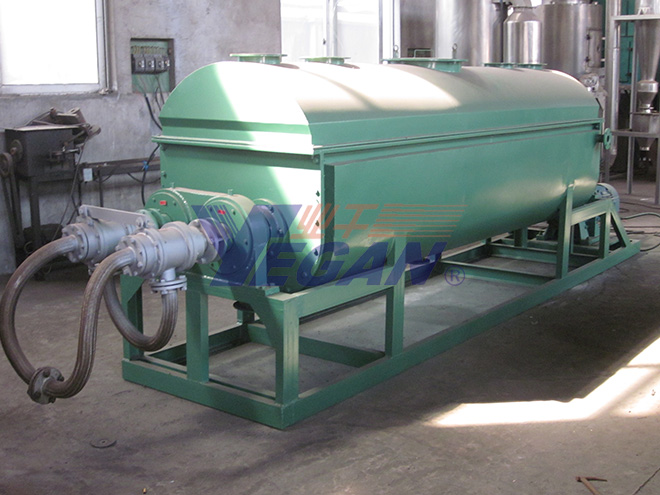

JYS 叶式干燥机
1．工作原理
该产品可对膏状、颗粒状、粉状、浆状物料间接加热或冷却，可完成干燥、冷却、加热、灭菌、反应、低温燃烧等单元操作。设备中特殊的楔型搅拌传热浆叶，具有较高的传热效率和传热面自清洁功能。

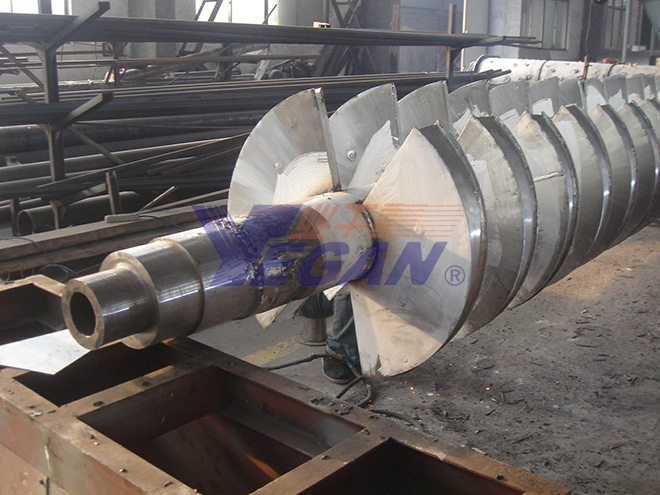

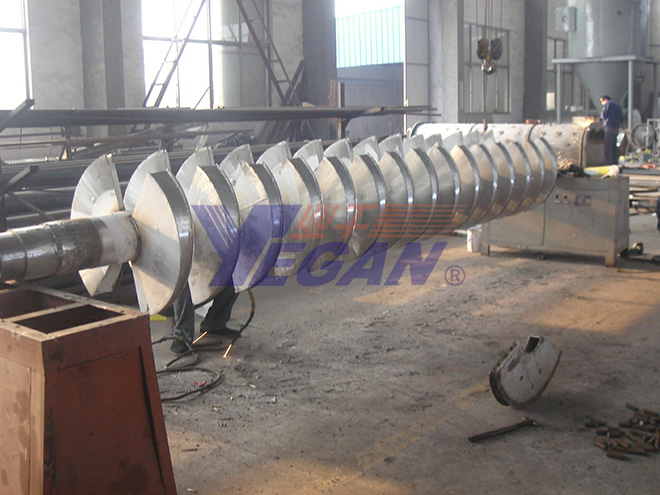

空心轴上密集排列着楔型中空浆叶，热介质经空心轴流经浆叶。单位有效容积内传热面积很大，热介质温度从-40℃到320℃，可以是水蒸汽，也可以是液体型：如热水、导热油等。间接传导加热，没有携带空气带走热量，热量均用来加热物料。热量损失仅为通过器体保温层向环境的散热。楔型浆叶传热面具有自清洁功能。物料颗粒与楔型面的相对运动产生洗刷作用，能够洗刷掉楔型面上附着物料，使运转中一直保持着清洁的传热面。浆叶干燥机的壳体为Ω型，壳体内一般安排二到四根空心搅拌轴。壳体有密封端盖与上盖，防止物料粉尘外泄而充分发挥作用。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。
2．产品特点
（1）浆叶干燥机能耗低：由于间接加热，没有大量携带空气带走热量，干燥器外壁又设置保温层，对浆状物料，蒸发1kg水仅需1.2kg水蒸汽。
（2）浆叶干燥机系统造价低：单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。
（3）处理物料范围广：使用不同热介质，既可处理热敏性物料，又可处理需高温处理的物料。常用介质有：水蒸汽、导热油、热水、冷却水等。既可连续操作也可间歇操作，可在很多领域应用。
（4）环境污染小：不使用携带空气，粉尘物料夹带很少。物料溶剂蒸发量很小，便于处理。对有污染的物料或需回收溶剂的工况，可采用闭路循环。<BR>
（5）操作费用低：该设备正常操作，仅1小时/天·人。低速搅拌及合理的结构。磨损量小，维修费用很低。
（6）操作稳定：由于楔型浆叶特殊的压缩--膨胀搅拌作用，使物料颗粒充分与传热面接触，在轴向区间内，物料的温度、湿度、混合度梯度很小，从而保证了工艺的稳定性。
3．应用实例
（1）城市工业污泥、生活污泥干燥处理、制炭球、碳棒。（实例照片）
（2）工业废渣干燥处理。
4．技术参数
|
型号 |
JYS-10 |
JYS-16 |
JYS-24 |
JYS-32 |
JYS-60 |
JYS-100 |
|
加热面积 |
10 |
16 |
24 |
32 |
60 |
100 |
|
蒸发量 |
40 |
65 |
96 |
158 |
250 |
400 |
|
转速 |
2.5-25rmp |
|
功率 |
5.5 |
7.5 |
7.5 |
11 |
15 |
15 |
|
尺寸 |
4.5*1.5*1.8 |
5.5*1.5*2 |
6.1*1.5*2 |
7.1*1.6*2.1 |
8.1*1.7*2.2 |
9.1*1.9*2.5 |
