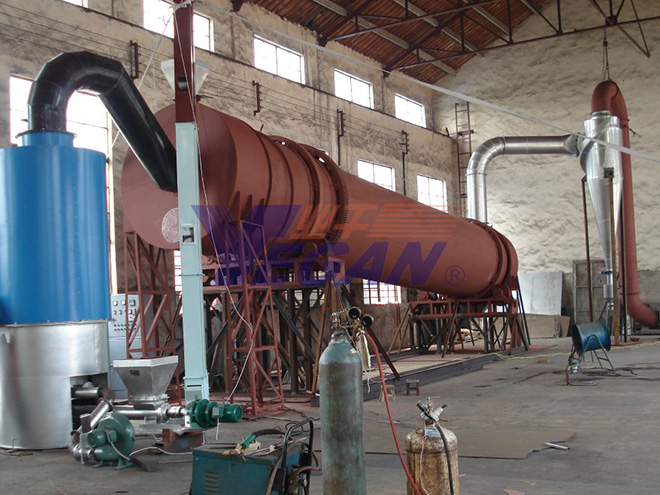

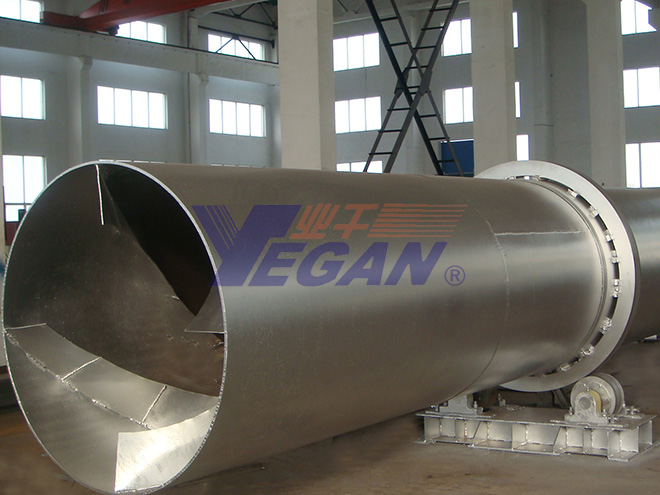

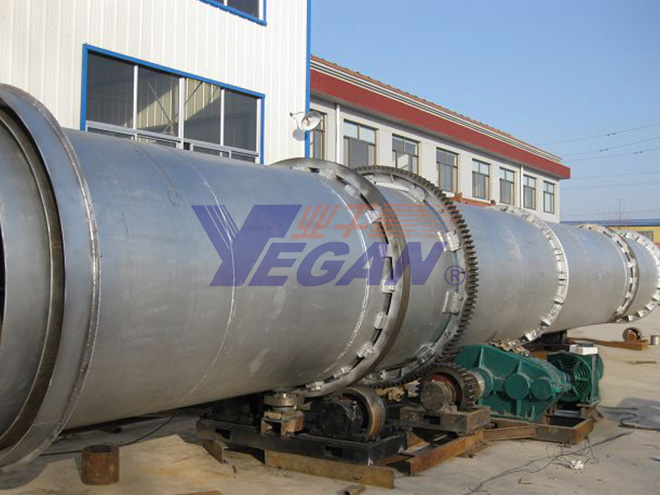

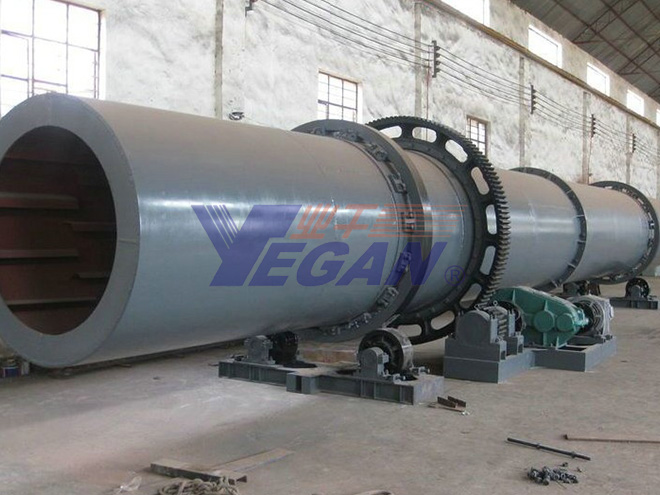

HZG回转滚筒干燥机

HZG  回转滚筒干燥机

1.工作原理
HZG 回转滚筒干燥机是主题略带倾斜并能在一定范围内可调转速的圆筒体，湿物料由加料机送入圆筒内，在筒内均布的抄板器翻动下，物料在干燥器内均匀分布与分散，并与通过筒内的热风（并流或逆流）充分接触，加快了干燥传热，传质。从而达到干燥的目的。该设备可选用各种形式抄板来适应不同的物料，结构简单，运转可靠，维修方便，生产能力大。
2.应用
适用于化工、矿工、冶金等行业的颗粒及大比重物料的干燥，如矿石、高炉矿渣、煤、金属粉末、磷肥硫胺，对有特殊要求的粉状、颗粒状物料的干燥，如：酒糟渣、轻质碳酸钙、活性白土磁粉、石墨、药渣等。要求低温干燥，且需大批量连续干燥的物料，还可用于银杏干燥。
3.实用案例

型号	顺流式	顺流式	逆流式	逆流式	复合加热	复合加热
物料种类	矿石	HP发泡剂	高炉矿渣	硫铵	磷肥	煤
处理量（kg/h）	1000	466	15000	20000	12000	5000
初含水量（%）	30	13	6	1.5	5	6.5
终含水量（%）	15	0.3	1	0.1	0.1	0.1
平均粒径（mm）	6.5	0.05	4.7	0.5-1.7	0.5	5
物料堆积重度（kg/m3）	770	800	1890	1100	1500	750
热风量（kg/h）	3900	5400	10750	9800	6500	16000
入口气体温度（℃）	600	165	500	180	650	570
物料出口温度（℃）		42	100	70	80	75
加热方式	煤气	蒸气电加热	重油	燃煤热风炉	重油	重油
装料系数	6	6.3	7	7.5	7.8	18
转速（rpm）	4	4	3.5	3	4	2
倾斜度	0.04	0.005	0.03	0.05	0.05	0.043
抄板数目	12	24	12	22	内筒外面8 外筒里面16	6 12
干燥器直径（m）	2.0	1.5	2	2.3	外筒2 内筒0.84	外筒2.4 内筒0.95
干燥器长度（m）	20	12	17	15	10	16
驱动功率（kw）	22	7.5	15	11	11	15
